Сетевое оборудование. Патч панель (коммутационная панель)

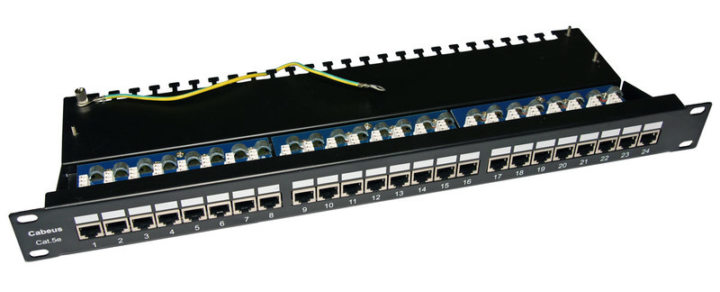

Патчпанель на 24 порта: неотъемлемый компонент телекоммуникационной сети Патчпанель – это один из неотъемлемых компонентов телекоммуникационной сети. Ее функция заключается в обеспечении удобного подключения рабочих мест к активному сетевому оборудованию. Коммутационная панель является своеобразным посредником между коммутаторами и рабочими станциями. Особенность подключения посредством патч-панели заключается в том, что она позволяет быстро менять схемы коммутации оборудования, за считанные секунды отключать устройства и подключать новые. Рекомендуем вам заказать патч панель по доступной цене в магазине сетевуха.

На лицевой стороне патч панели располагаются порты RJ45, к которым подсоединяются патч корды. Количество портов может варьироваться в среднем от 8 до 50 штук. Каждый порт электрически соединен с отдельным разъемом IDC на обратной стороне устройства. IDC контакты обеспечивают надежное подключение кабелей витая пара, соединенных со свитчем. Соответственно, патчпанель на 24 портов имеет 24 контакта IDC на обратной стороне. Порты RJ45 обычно пронумерованы, и на большинстве моделей присутствуют небольшие заменяемые плашки для дополнительной маркировки. IDC разъемы сопровождаются подробными цветовыми схемами разделки проводников витой пары.

Стандартным способом крепления коммутационных панелей является монтаж в стойки или телекоммуникационные шкафы стандарта 19 дюймов. Например, патчпанель 19 24xRJ45 идеально подходит для установки в стойках и шкафах 19″.

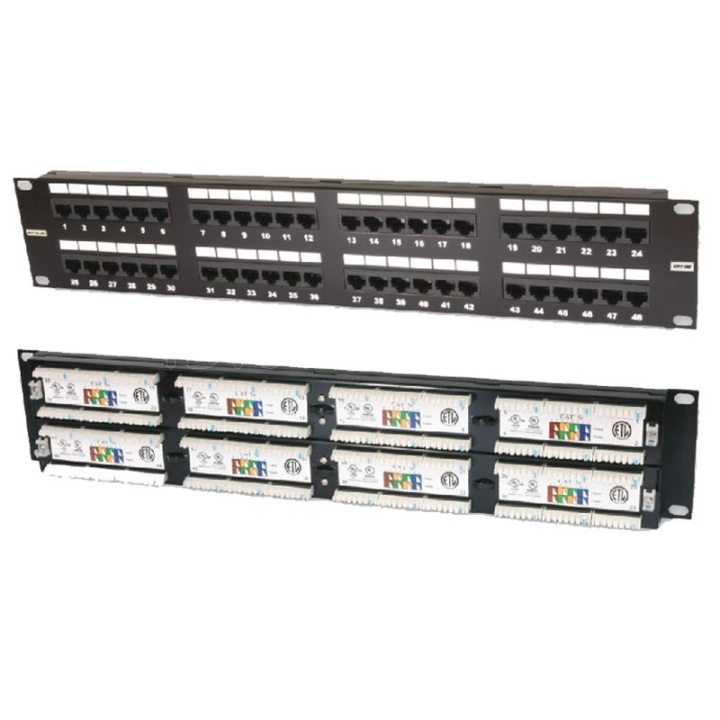

Большинство коммутационных панелей по высоте занимают 1 юнит в стойках, что делает их очень компактными устройствами. Но панели с большим количеством портов, размещенных в два ряда, могут быть и выше. Так, патчпанель на 48 портов может занимать как 1U, так и 2U – в зависимости от расположения портов. Наряду с модульными патчпанелями, которые оснащаются определенным фиксированным набором портов, доступны модульные панели. В таких устройствах нет предустановленных
портов, и пользователь может установить в пустой корпус коммутационной панели порты различных стандартов.
